ESD: Elektrostatische Entladungen

Elektrostatische Entladungen (ESD) können in vielen Branchen ein Problem darstellen. Dabei handelt es sich um eine abrupte Spannungsänderung zwischen zwei Gegenständen oder Materialien mit unterschiedlicher elektrischer Ladung, die zu einer Entladung führen kann. ESD kann zu schwerwiegenden Schäden an elektronischen Bauteilen führen und sollte daher ernst genommen werden.

In unserer modernen Welt sind Elektronikgeräte allgegenwärtig. Von Smartphones über Laptops bis hin zu Medizinischen Produkten sind diese Geräte aus unserem Leben nicht mehr wegzudenken. Obwohl wir uns auf diese Geräte verlassen, gibt es ein Problem, das uns allen bekannt sein sollte: Elektrostatische Entladungen (ESD). In diesem Blogbeitrag werden wir uns mit dem Thema ESD auseinandersetzen.

Was ist ESD?

Elektrostatische Entladungen (ESD) treten auf, wenn sich elektrostatische Ladungen aufbauen und sich schliesslich entladen. Es handelt sich um eine kurze, aber intensive Entladung von Elektrizität, die Schäden an elektronischen Bauteilen, Geräten und Systemen verursachen kann. ESD kann durch eine Vielzahl von Quellen ausgelöst werden, wie beispielsweise Reibung zwischen Materialien, statische Elektrizität aus der Umgebung oder durch die Berührung von Personen.

Was sind die Ursachen von ESD?

Wie bereits erwähnt, kann ESD durch eine Vielzahl von Quellen ausgelöst werden. Eine der häufigsten Ursachen ist die Reibung zwischen zwei Materialien, die unterschiedliche elektrostatische Ladungen aufweisen. Wenn diese Materialien dann voneinander getrennt werden, können Elektronen von einem Material auf das andere Material überspringen, was zu einer Entladung führt. ESD kann auch durch die Umgebungstemperatur und -feuchtigkeit beeinflusst werden, wobei trockene Umgebungen dazu neigen, statische Elektrizität aufzubauen und zu speichern.

Auswirkungen von ESD

Die Auswirkungen von ESD können schwerwiegend sein. Bei elektronischen Geräten können ESD-Entladungen zu Fehlfunktionen und dauerhaften Schäden führen. Bei elektronischen Systemen können ESD-Entladungen zu Datenverlust, Systemausfällen und sogar zum Versagen des gesamten Systems führen. Bei der Herstellung von elektronischen Geräten können ESD-Entladungen zu Ausschuss und höheren Produktionskosten führen.

Methoden zur Vermeidung von ESD

Glücklicherweise gibt es Möglichkeiten, ESD zu vermeiden. Hier sind einige Methoden, die helfen können:

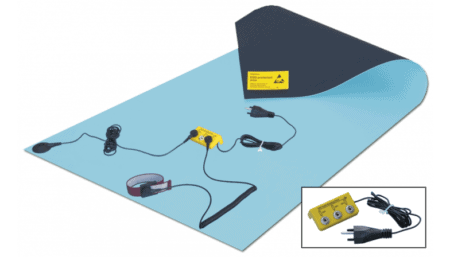

Erdung: Eine der einfachsten Methoden zur Vermeidung von ESD ist die Erdung. Dies kann durch Verwendung von leitfähigen Bodenbelägen, Tischbelägen, Arbeitsstühlen, Erdungsbändern oder Schuhsohlen erreicht werden.

Vermeiden von Reibung: ESD kann durch die Vermeidung von Reibung zwischen Materialien reduziert werden. Dies kann durch die Verwendung von antistatischen Materialien oder durch die Verwendung von Luftfeuchtigkeit erreicht werden.

Schutzkleidung: ESD-Kleidung steht für elektrostatisch ableitende Kleidung und wird in Bereichen verwendet, in denen elektrostatische Aufladung ein Risiko darstellen kann, wie in der Elektronik-, Halbleiter- und Mikroelektronikindustrie, aber auch in Laboren und Reinräumen.

Zur ESD-Kleidung gehören typischerweise:

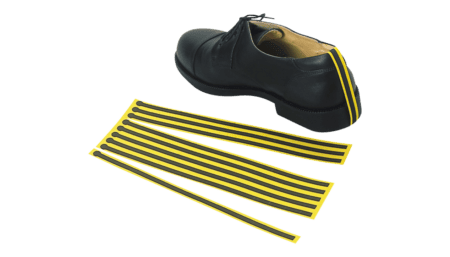

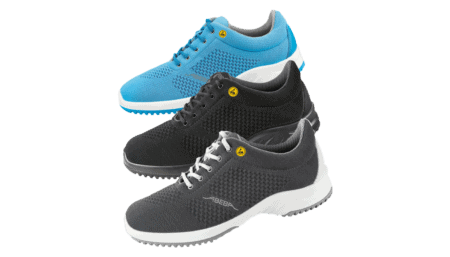

• ESD-Sicherheitsschuhe: Diese Schuhe haben eine ableitfähige Sohle und sind so konstruiert, dass sie elektrostatische Aufladung ableiten.

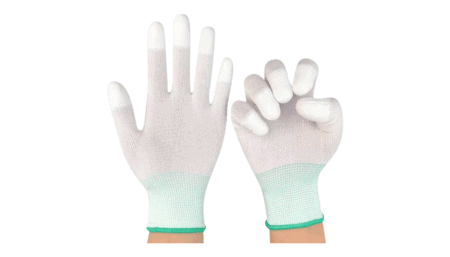

• ESD-Handschuhe: Diese Handschuhe haben eine leitfähige Beschichtung, um elektrostatische Aufladungen zu verhindern.

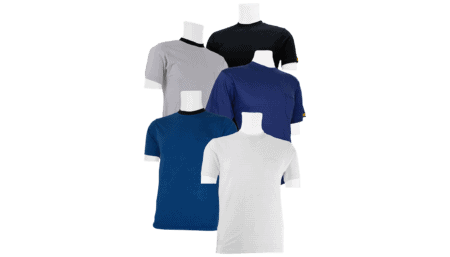

• ESD-Überbekleidung: Dazu gehören beispielsweise ESD-Labormäntel, Kittel oder Overalls, die eine ableitfähige Beschichtung oder Fasern enthalten, um elektrostatische Aufladung zu verhindern.
• ESD-Kopfbedeckungen: ESD-Kappen oder Haarnetze bestehen aus ableitfähigen Materialien und schützen das Haar vor elektrostatischen Aufladungen.

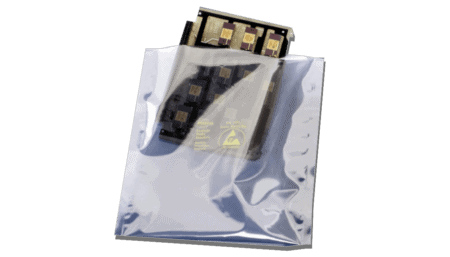

ESD-sichere Verpackung: Elektronische Geräte sollten in ESD-sicherer Verpackung geliefert werden, um sie vor Entladungen während des Transports zu schützen.

Schulung der Mitarbeiter: Es ist wichtig, Mitarbeiter über die Gefahren von ESD zu informieren und sie zu schulen, wie sie ESD vermeiden können. Dazu gehören Schulungen zur richtigen Handhabung von elektronischen Geräten und zur Verwendung von Schutzkleidung.

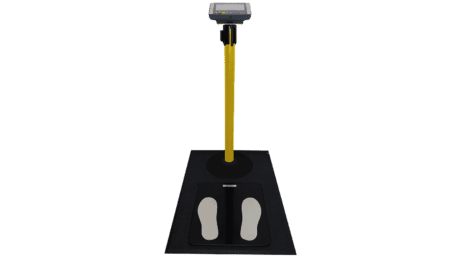

Die besten Sicherheitsrichtlinien nützen jedoch nichts, wenn deren Einhaltung nicht regelmässig überprüft wird. Schutzmassnahmen zur Personenerdung wie das Schuhwerk oder auch das Handgelenkerdungsband sind täglich vor dem Betreten der EPA (Electrostatic Protected Area) zu überprüfen. Auch Besucher, Vorgesetzte und Reinigungskräfte müssen mit geeigneter Schutzausrüstung ausgestattet sein, um Gefahren für Halbleiterbauelemente zu vermeiden und den ESD-Schutz zu gewährleisten. Deshalb sind Zugangssperren an den Eingängen zu EPAs ein Muss. Sie messen den Ableitwiderstand und geben erst nach bestandener Prüfung den Zugang frei.

Fazit

ESD ist ein wichtiges Problem, das bei der Herstellung und Verwendung von elektronischen Geräten berücksichtigt werden sollte. Die Auswirkungen von ESD können schwerwiegend sein, von Datenverlust und Systemausfällen bis hin zu dauerhaften Schäden an elektronischen Bauteilen. Durch die Anwendung von geeigneten Methoden wie Erdung, Vermeidung von Reibung, Schutzkleidung und Schulung der Mitarbeiter kann ESD vermieden werden und somit die Sicherheit und Leistung von elektronischen Geräten gewährleistet werden.
