Als THT oder SMD-Variante erhältlich
Entdecken Sie Quins Flex, den innovativen Table-Top Arbeitsplatz für optische Inspektionen, erhältlich in den Varianten für Durchsteckmontage (THT) oder Oberflächenmontage (SMD). Diese Modelle unterscheiden sich in ihrer Auflösung und Bildgrösse, wie in den unten angeführten technischen Details ersichtlich. Erfassen Sie Bilder schnell und präzise mit der hochwertigen CMOS-Kamera, die dank automatischer Doppelbildaufnahme einen erweiterten Bildbereich abdeckt. Für eine herausragende Bildqualität sorgt die massgeschneiderte LED-Beleuchtung: Die SMD-Version verfügt über zwei Schräglicht-Einheiten, während die THT-Version durch zwei zusätzliche indirekte Top-Licht Einheiten ergänzt wird, um eine optimale und gleichmässige Beleuchtung der gesamten Fläche zu gewährleisten.
Technische Details THT
- Abmessung: 765 x 500 x 786 mm (BxTxH)
- Gewicht: 40 kg
- Bildeinheit: Kamera mit CMOS Sensor (deutscher Hersteller) mit 16 mm 1.1 Objektiv
- Max. Auflösung: 820 dpi
- Effektive Pixel: 20,44 Megapixel
- Max. Bildgrösse: 340 x 420 mm
- Max. Baugruppengrösse: 380 x 600 mm
- Durchlaufhöhe: 160 mm
- Aufnahmegeschwindigkeit: 1 ms
- Beleuchtung: 2 x Schräglicht LED-Module, 2 x Toplicht LED-Module
- Lichtstärke: speziell abgestimmt
- Leistungsaufnahme: 120 W
- Netzwerk: RJ45, Dual-Band Wireless-AC 8260 Wi-Fi, BT 4.2
- Computer: 3,2 GHz, 16 GB RAM, 500 GB SSD
- Schnittstelle: USB 3.2
- Betriebssystem: Windows 10/11, 64-bit Professional
Technische Details SMD
- Abmessungen: 765 x 500 x 786 mm (BxTxH)
- Gewicht: 35 kg
- Bildeinheit: Kamera mit CMOS Sensor (deutscher Hersteller) mit 25 mm 1.1 Objektiv
- Max. Auflösung: 1200 dpi
- Effektive Pixel: 20,44 Megapixel
- Max. Bildgrösse: 235 x 310 mm
- Max. Baugruppengrösse: 380 x 600 mm
- Durchlaufhöhe: 160 mm
- Aufnahmegeschwindigkeit: 1 ms
- Beleuchtung: 2 x Schräglicht LED-Module
- Lichtstärke: speziell abgestimmt
- Leistungsaufnahme: 100 W
- Netzwerk: RJ45, Dual-Band Wireless-AC 8260 Wi-Fi, BT 4.2
- Computer: 3,2 GHz, 32 GB RAM, 1 TB SSD
- Schnittstelle: USB 3.2
- Betriebssystem: Windows 10/11, 64-bit Professional

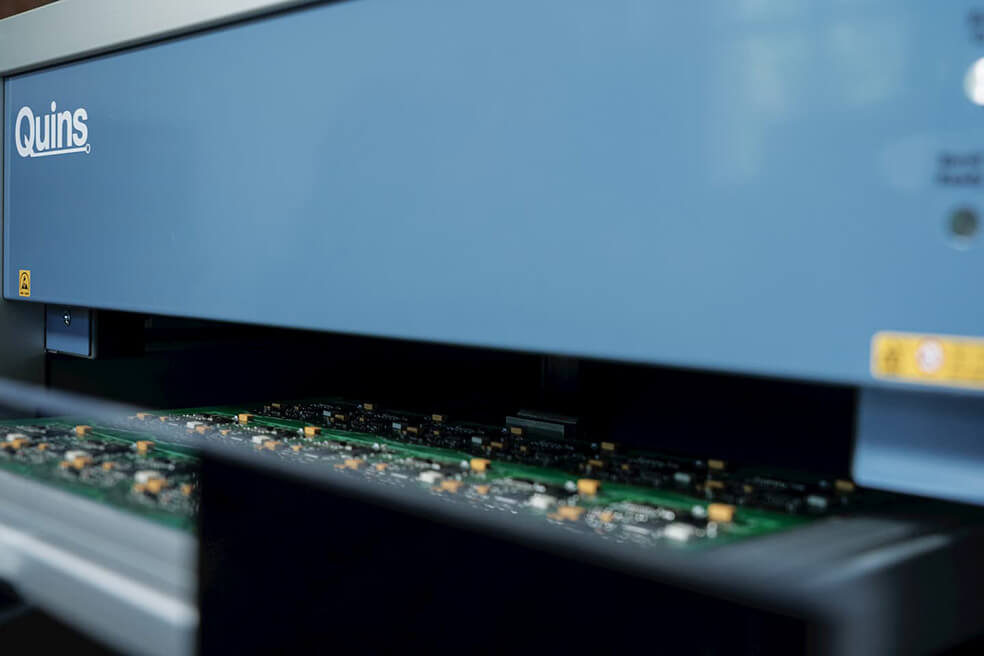

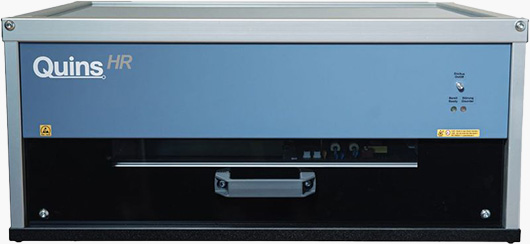

Neuer Quins Pro HR
Entdecken Sie verborgene Details mit unübertroffener Präzision: Unser hochmoderner Scanner bietet eine beeindruckende Auflösung von bis zu 4.800 dpi, sodass selbst das kleinste Staubkorn sichtbar wird. Ausgestattet mit einer speziell entwickelten LED-Beleuchtung, die 2 Doppelreihen und insgesamt 308 LEDs umfasst, gewährleistet unser Gerät eine gleichmässige, schattenfreie Ausleuchtung. Die aussergewöhnliche Lichtstärke von 1.600 Candela bringt gelaserte Beschriftungen auf ICs zum Strahlen und sorgt für unvergleichliche Klarheit und Detailtreue. Verfügbar in Standardausführung sowie in speziellen Varianten für UV- und PCB-Anwendungen. Erleben Sie die nächste Ebene der Bildqualität mit dem Quins Pro HR.
Technische Details
- Abmessungen: 693 x 504 x 323 (BxTxH)
- Gewicht: 30 kg
- Bildeinheit: CCD Zeilenkamera (7.020 Pixel/Zeile)
- Max. Auflösung: 1.200 dpi, bei -/HR bis 4.800 dpi
- Effektive Pixel: 71,6 Megapixel
- Max. Bildgrösse: 430 x 320 mm
- Max. Baugruppengrösse: 510 x 349 mm, 600 x 390 mm (PCB)
- Durchlaufhöhe: 50 mm (SMD/Mischbestückung), 60 mm (THT)
- Scan Geschwindigkeit: 3,8 ms/Zeile (Farbe), 1,3 ms/Zeile (Schwarzweiss)
- Beleuchtung: Doppelreihen LED-Beleuchtung mit 308 LEDs
- Lichtstärke: 1.600 Candela bei 50 mm Höhe
- Leistungsaufnahme: 80 W (beim Scannen)
- Netzwerk: RJ45, Dual-Band Wireless-AC 8260 Wi-Fi, BT 4.2
- Computer: 3,2 GHz, 16 GB RAM bei -/HR 32 GB, 500 GB SSD bei -/HR 1 TB
- Schnittstelle: USB 2.0
- Betriebssystem: Windows 10/11, 64-bit Professional
