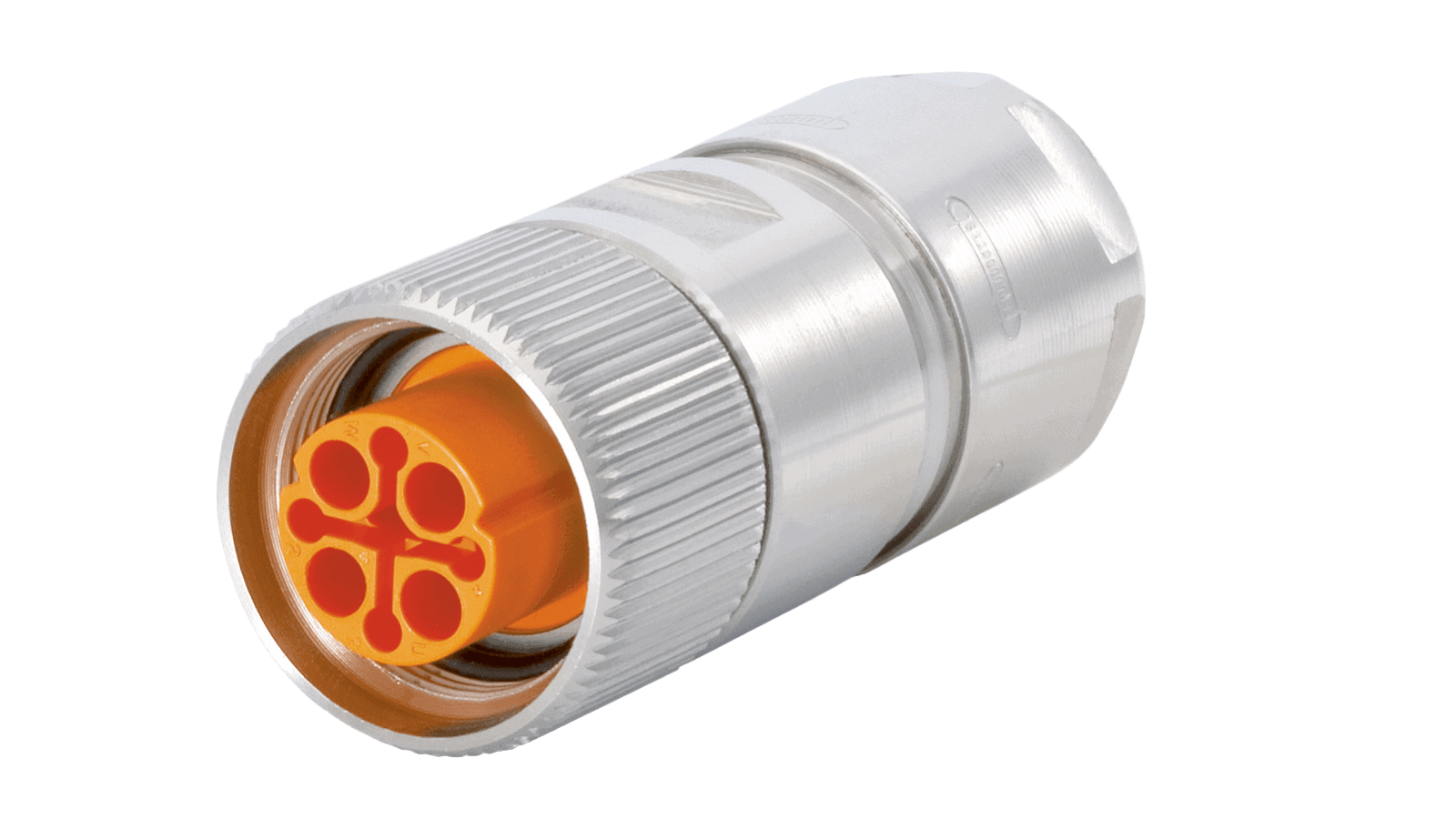

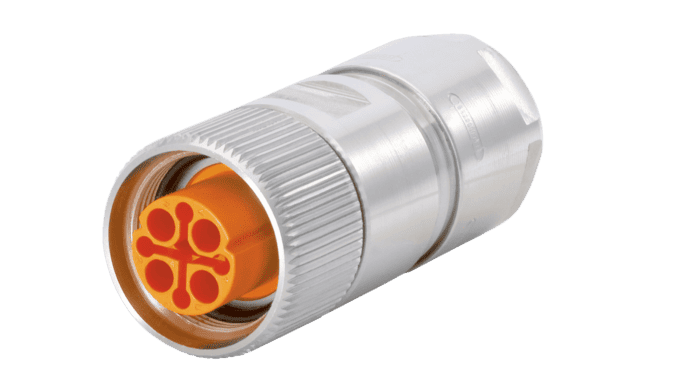

Gehäuse M16 Kabelsteckverbinder INOX
CHF 53.75 exkl. MwSt., zzgl. Versandkosten
Beschreibung
Gehäuse M16 Signalsteckverbinder INOX (Nur Gehäuse, exkl. Einsatz und Kontakte)
Besondere Anwendungen erfordern besondere Lösungen. Das gilt auch für die Rundsteckverbinder aus Edelstahl. Sie sind überall dort im Einsatz, wo die Umgebungsbedingungen extrem rau oder die hygienischen Anforderungen besonders hoch sind.
.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden. (M 12 Power, M 16, M 23 Profinet, M 23 RJ 45, M 23 Signal, M 27 Signal, M 23 Leistung / Hybrid, M 40 Leistung)
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System. (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Einsatz wählen >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Gehäusebauform: Kabel
- Material Gehäuse: Edelstahl 1.4404 (AISI 316)
- Einsatz: Buchse
- Ausführung: Schraub
- Innengewinde steckseitig: M16 x 0,75

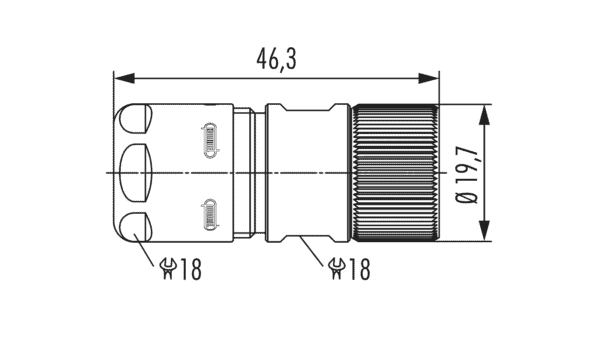

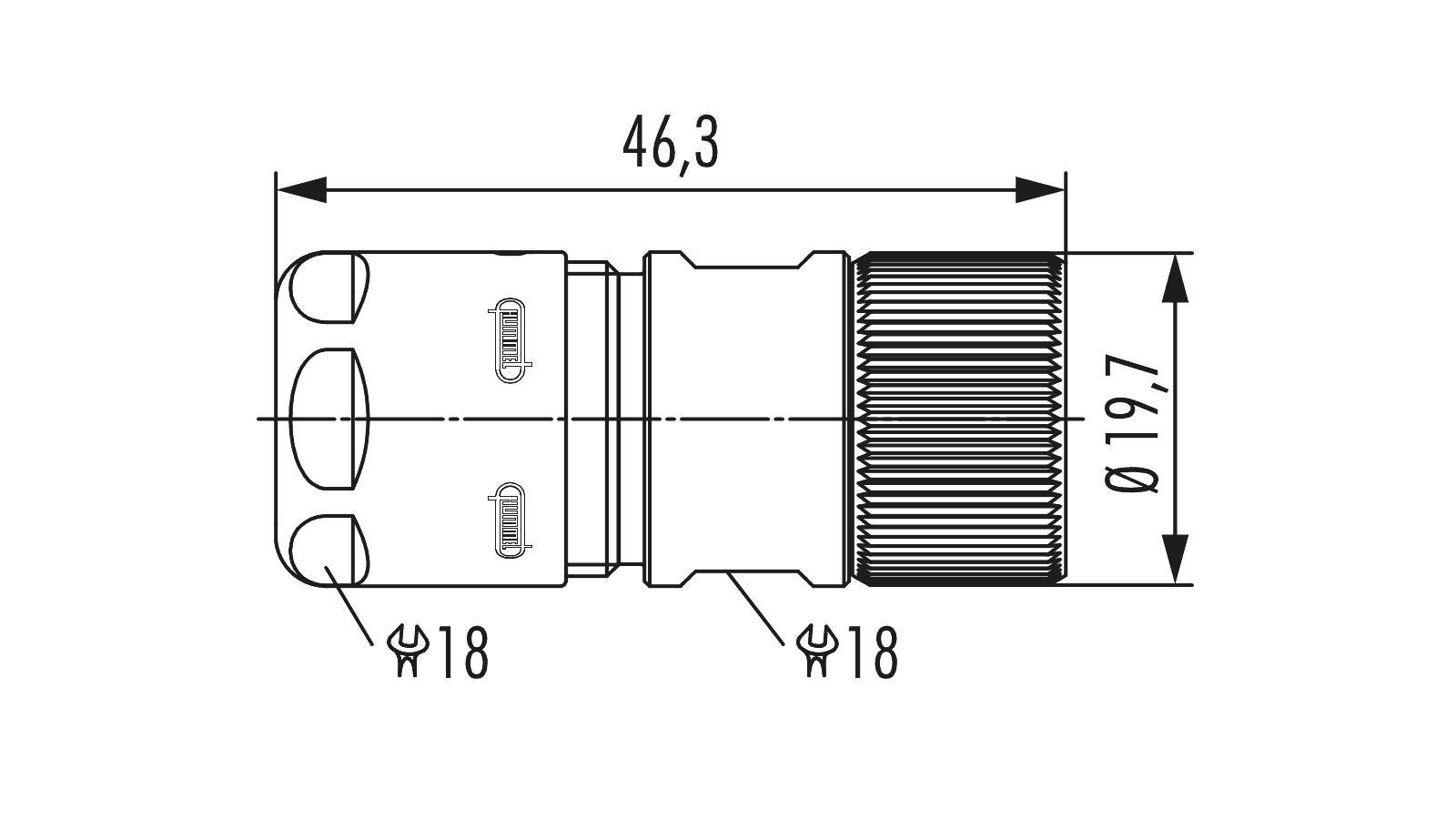

- Rändelmutter-Ø steckseitig: 19.7 mm
- Verriegelungsart:Verschrauben
- Schirmung:geschirmt
- Dichtungsart: O-Ring
- Material Dichtungen/O-Ringe: FKM (FPM)
- Schlüsselweite (SW1/SW2): 18/18 mm
- Kabeldurchmesser: 3-6mm / 5-9mm / 8-11mm
- Temperaturbereich: -40°C à +125°C
- Schutzart: IP67 / 69K
Modifications techniques réservées
Zusätzliche Information
| Rundsteckverbinder | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||
| More | ||||||||||||||||
|
||||||||||||||||
Datenblätter
| 7.814.300.000 3-6mm | PDF(96.37 KB) |
|---|---|
| 7.814.400.000 3-6mm | PDF(93.85 KB) |
| 7.814.500.000 3-6mm | PDF(94.14 KB) |
Zubehör
-
7003908101
M16 Crimpeinsatz 4 + 3 + PE, für Stift, 630VCHF 7.8551 Sofort Lieferbar -
7003908102
M16 Crimpeinsatz 4 + 3 + PE, für Buchsen, 630VCHF 7.8514 Sofort Lieferbar -
7003910101
M16 Kontakteinsatz 10-polig 7.003.910.101CHF 3.5020 Sofort Lieferbar -
7003910102
M16 Kontakteinsatz 10-polig 7.003.910.102CHF 3.503 Sofort Lieferbar -
7003983101
M16 Crimpeinsatz 3polig für Stifte, ohne CrimpkontakteCHF 2.90125 Sofort Lieferbar -
7003983102
M16 Crimpeinsatz 3polig für Buchsen, ohne CrimpkontakteCHF 2.90181 Sofort Lieferbar
