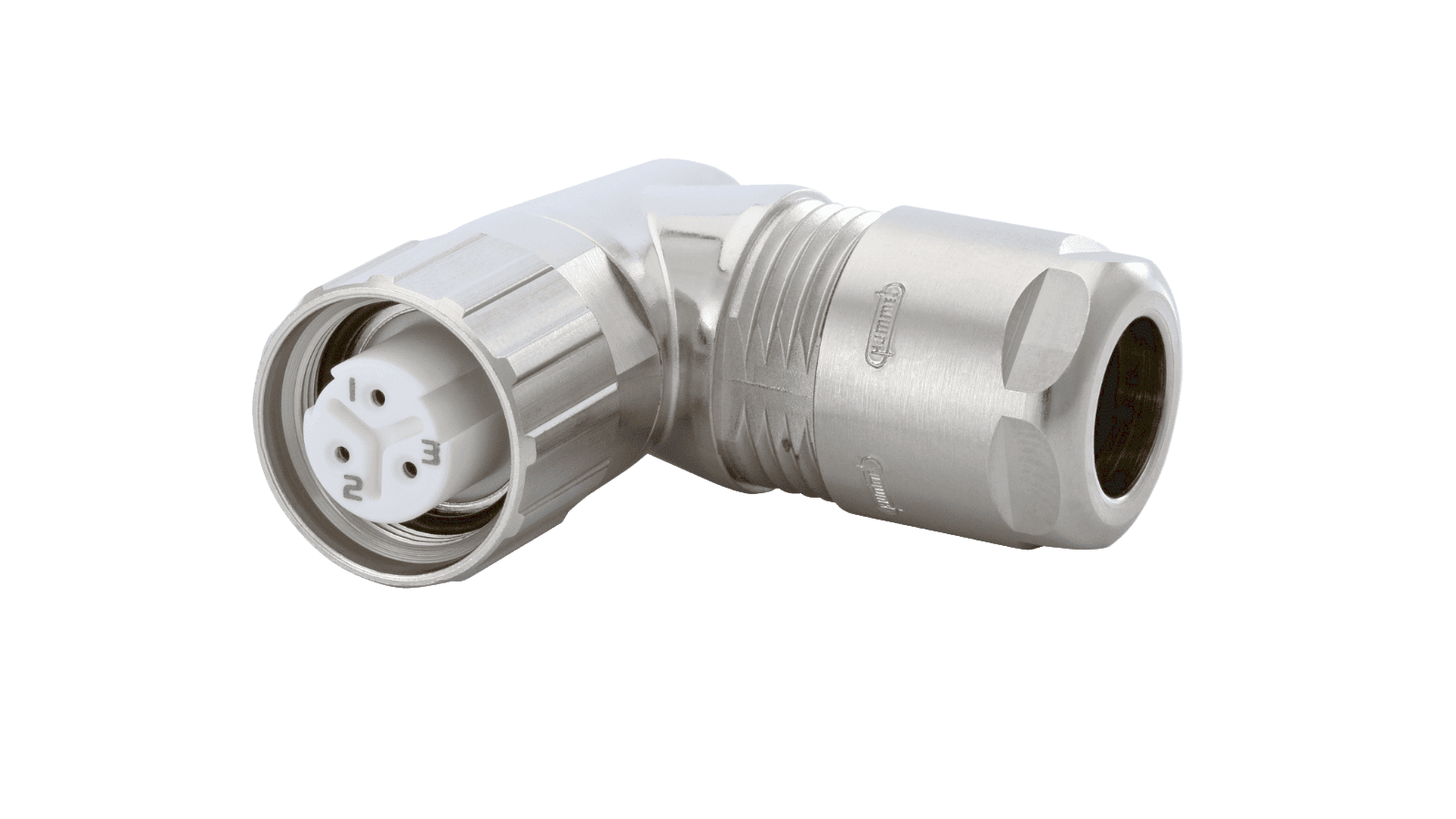

Gehäuse M16 Winkelsteckverbinder orientierbar
CHF 36.95 - CHF 39.50
Beschreibung
M 16 Winkelsteckverbinder, orientierbar (Nur Gehäuse, exkl. Einsatz und Kontakte)
Das M 16 Stecksystem von HUMMEL ist bei Anwendern traditionell sehr beliebt. Der Grund dafür ist die große Leistungsfähigkeit bei geringstem Platzbedarf.
.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Material Gehäuse: Messing, Zink-Druckguss
- Material Gehäuseoberfläche: vernickelt
- Ausführung: orientierbar, Schraub
- Innengewinde steckseitig: M16 x 0,75
- Verriegelungsart: Verschrauben
- Schirmung: geschirmt
- Material Dichtungen/O-Ringe: NBR

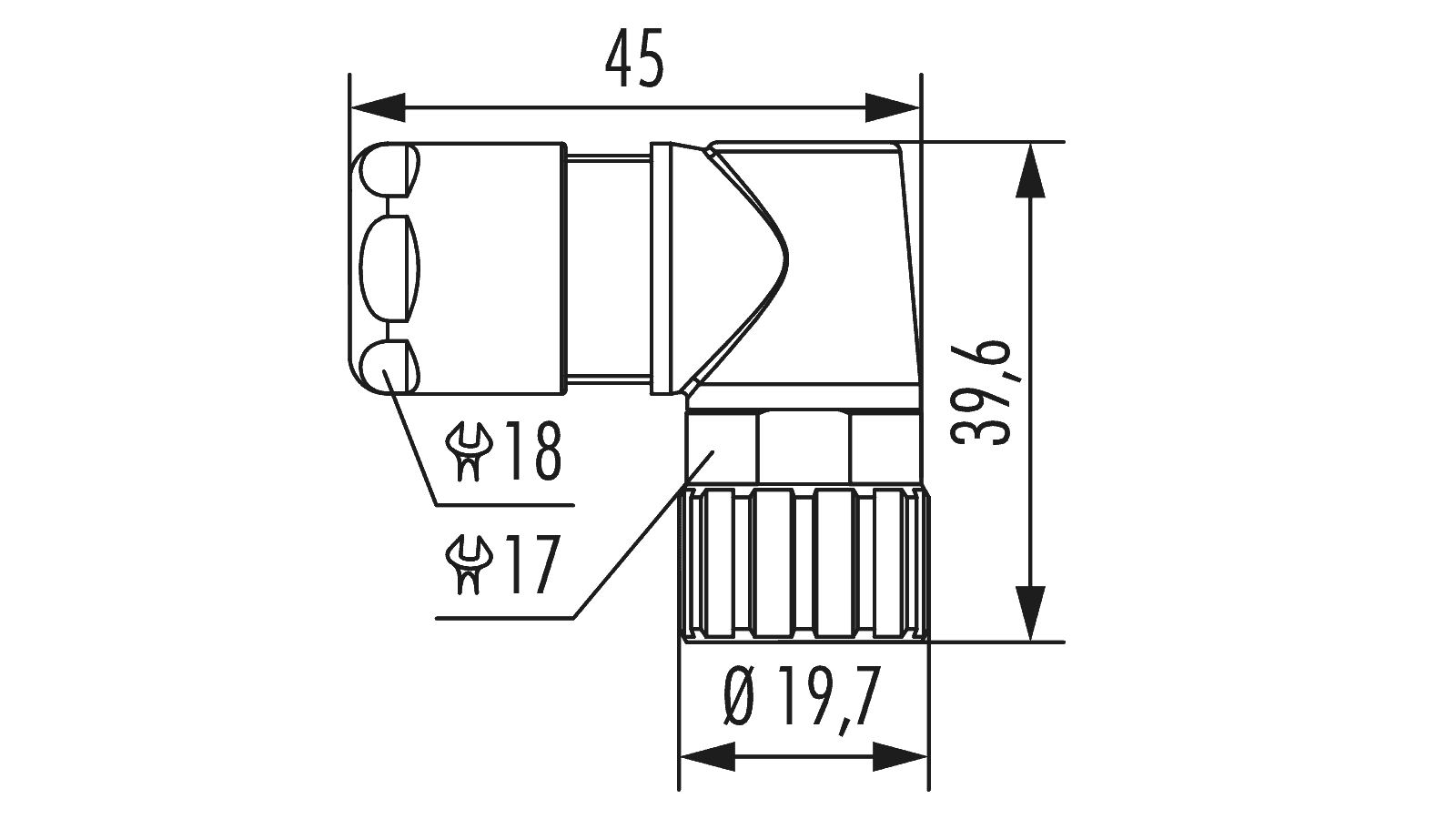

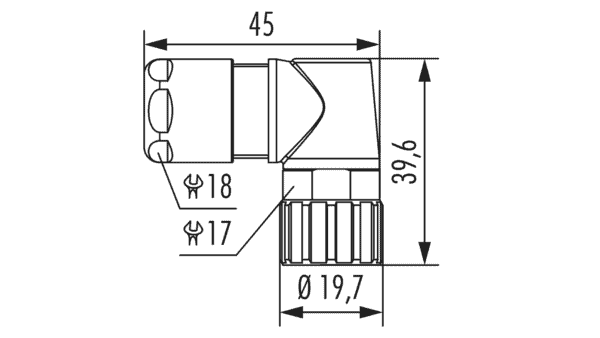

- Schlüsselweite (SW1/SW2): 18/17 mm
- Kabeldurchmesser: 3-6mm / 5-9mm / 8-11mm
- Temperaturbereich: -40°C bis +125°C
- Schutzart: IP67 / 69K
Technische Änderungen vorbehalten
Zusätzliche Information
| Rundsteckverbinder | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||
| More | ||||||||||||||||||
|
||||||||||||||||||
Datenblätter
| 7.831.300.000 3-6mm | PDF(83.95 KB) |
|---|---|
| 7.831.400.000 5-9mm | PDF(84.1 KB) |
| 7.831.500.000 8-11mm | PDF(84.23 KB) |
| Montageanleitung M16 Winkelstecker orientierbar | PDF(89.36 KB) |
Zubehör
-
7003910102
M16 Kontakteinsatz 10-polig 7.003.910.102CHF 3.503 Sofort Lieferbar -
7003910101
M16 Kontakteinsatz 10-polig 7.003.910.101CHF 3.5020 Sofort Lieferbar -
7003983102
M16 Crimpeinsatz 3polig für Buchsen, ohne CrimpkontakteCHF 2.90181 Sofort Lieferbar -
7003983101
M16 Crimpeinsatz 3polig für Stifte, ohne CrimpkontakteCHF 2.90225 Sofort Lieferbar -
7003908102
M16 Crimpeinsatz 4 + 3 + PE, für Buchsen, 630VCHF 7.8514 Sofort Lieferbar -
7003908101
M16 Crimpeinsatz 4 + 3 + PE, für Stift, 630VCHF 7.8552 Sofort Lieferbar -
7003943102
M16 Kontakteinsatz 4+3+PE, 320V BuchseCHF 7.3086 Sofort Lieferbar -
7003943101
M16 Kontakteinsatz 4+3+PE, 320V StiftCHF 7.30112 Sofort Lieferbar
