Gehäuse M23 Gerätesteckverbinder Leistung Einlochmontage

Name: Hummel Gehäuse M23 Gerätesteckverbinder Leistung Einlochmontage
Brand: Hummel
SKU: 7626000000
Price: 30.00 CHF
Availability: InStock

Verkaufspreis (VP) pro 1 Stück

CHF 30.00 exkl. MwSt., zzgl. Versandkosten

Artikelnr.: 7626000000

Lagerbestand:31 Sofort Lieferbar

Empfehlen:

Lieferzeitanfrage PDF drucken

Beschreibung

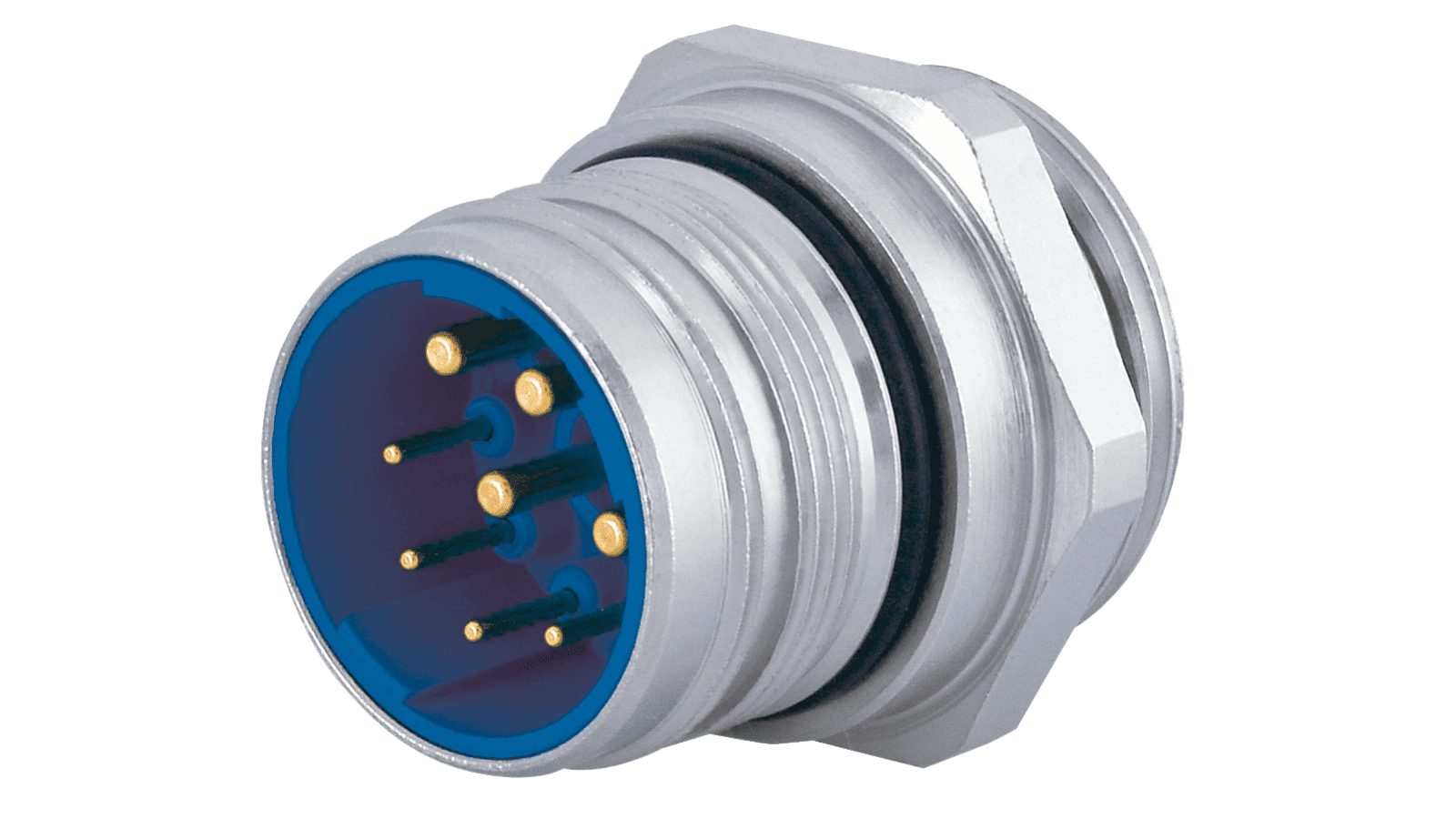

M23 Gerätesteckverbinder Leistung Einlochmontage (Nur Gehäuse, exkl. Einsatz und Kontakte)
Der klassische HUMMEL M 23 Leistungssteckverbinder ist in der Lage, ein großes Spektrum an Applikationen abzudecken. Mit 6-, 8- oder 9-poligen Einsätzen und Leistungsdaten von bis zu 28 A / 600 V ist dieses Stecksystem fast jeder Herausforderung gewachsen.
.
// hohe Leistungsübertragung
// Schraub- oder TWILOCK / TWILOCK-S Schnellverschluss
// zahlreiche Gehäusebauformen
.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.

Technische Daten

Material Gehäuse: Messing, Zink-Druckguss
Material Gehäuseoberfläche: vernickelt
Montageart: Vorderwand
Außengewinde (AG): M25 x 1.5
Außengewinde steckseitig: M23 x 1
Verriegelungsart: Verschrauben
Schirmung: ungeschirmt
Material Dichtungen/O-Ringe: NBR

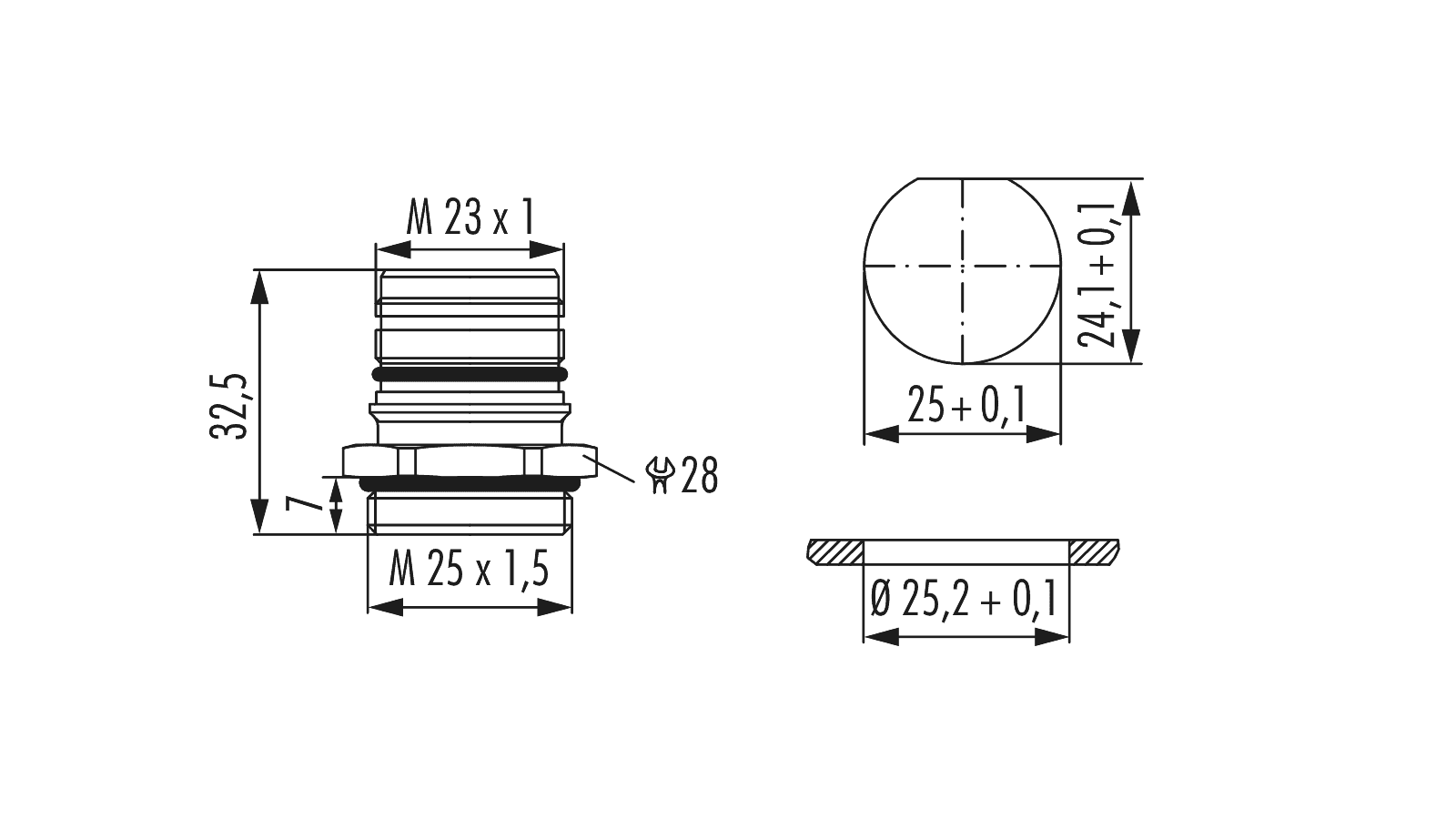

Einbaumasse: Ø 25.2 + 0.1 mm
Bohrform: D 24.1 + 0.1, D Ø 25 + 0.1 mm
Schlüsselweite (SW): 28 mm
Schutzart: IP67 / 69K
Temperaturbereich: -40°C bis +125°C

Technische Änderungen vorbehalten

Zusätzliche Information

Rundsteckverbinder

Produkt	Steckverbinder
Nominalstrom (A)	20, 5
Nominalspannung (V)	160, 630
IP Schutz	IP67, IP69K
Zertifikate	CSA, UR, VDE
Temperaturbereich	-40…+125°C
Hersteller	Hummel
