M16 Kontakteinsatz 12+3polig, ohne Crimpkontakte
CHF 7.30 exkl. MwSt., zzgl. Versandkosten
Beschreibung
Hummel Stifteinsatz – M16 12+3, ohne Crimpkontakte
Das M 16 Stecksystem von HUMMEL ist bei Anwendern traditionell sehr beliebt. Der Grund dafür ist die große Leistungsfähigkeit bei geringstem Platzbedarf.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich zahlreiche Vorteile:
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Polzahl: 15

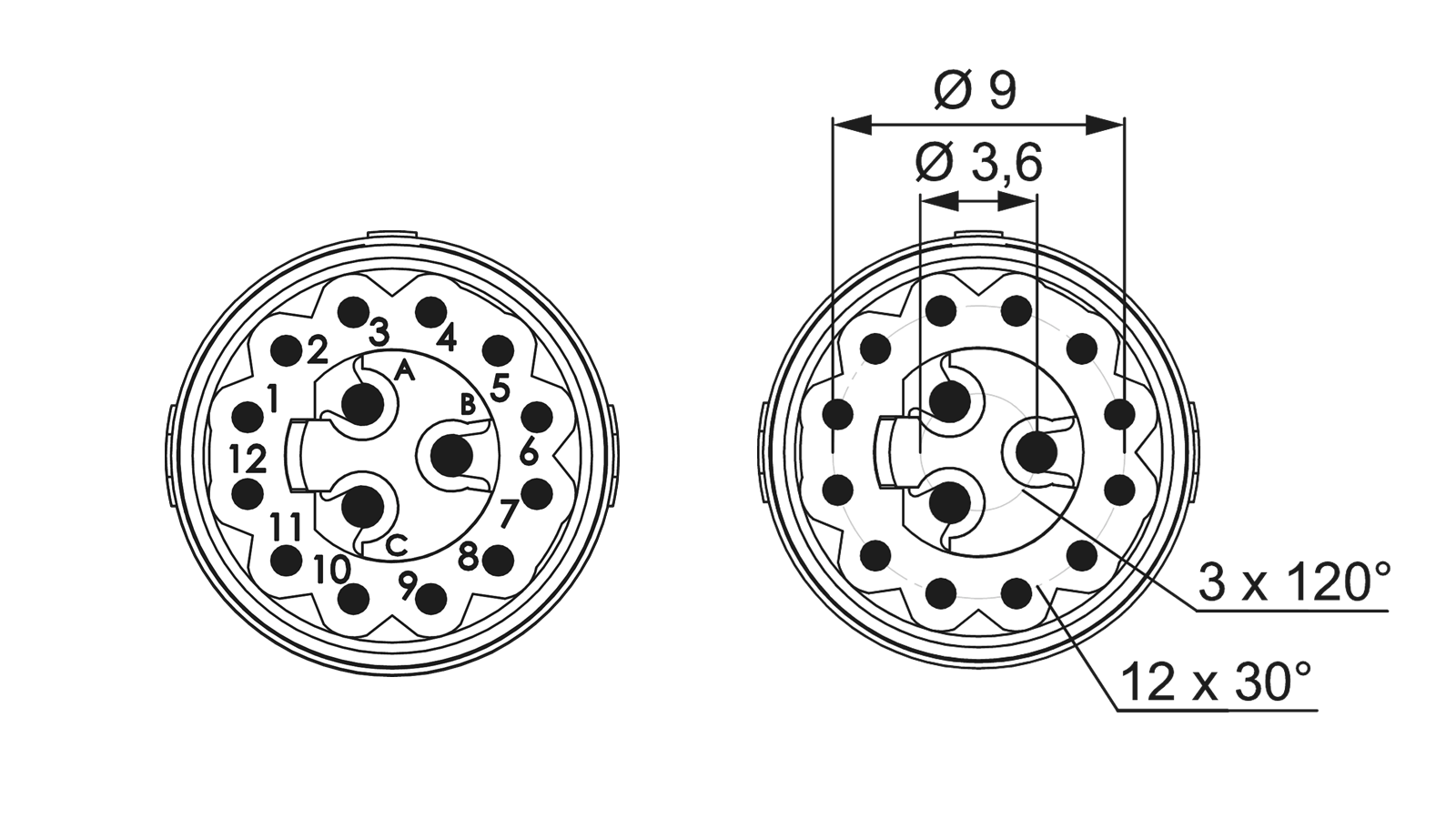

- Polbild: 12+3 (12x Signal, 3x Leistung)
- Anschlussquerschnitt: 0.5 – 1.5mm2
- Nennstrom: 10A
- Nennspannungen (Verschmutzungsgrad 3): 24VAC (Signal) / 60VAC (Leistung)
- Prüfspannung; 400VAC (Signal) / 840VAC (Leistung)
- Isolationswiderstand: >108 OHm
- Temperaturbereich: -40°C – +125°C
- Hersteller: Hummel
Fehler und technische Änderungen vorbehalten
Zusätzliche Information
| More | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||
Datenblätter
| Datenblatt 7.003.985.101 | PDF(209.72 KB) |
|---|---|
| Anleitung Crimpen, Montieren, Demontieren | PDF(99.29 KB) |
