M16 Kontakteinsatz12+3polig, ohne Crimpkontakte
CHF 7.30 exkl. MwSt., zzgl. Versandkosten
Beschreibung
Hummel Buchseneinsatz – M16 12+3, ohne Crimpkontakte
Das M 16 Stecksystem von HUMMEL ist bei Anwendern traditionell sehr beliebt. Der Grund dafür ist die große Leistungsfähigkeit bei geringstem Platzbedarf.
Ein riesiger Modulbaukasten
Der modulare Aufbau macht’s möglich: Viele HUMMEL-Steckergehäuse lassen sich mit zahlreichen Kontakteinsätzen kombinieren. Mit dem System, welches wie ein riesiger Modulbaukausten funktioniert, lässt sich eine große Anzahl an Varianten realisieren. Daraus ergeben sich
zahlreiche Vorteile:
.
// riesige Anzahl von Kombinationsmöglichkeiten
// einheitliche Konfektionierung
// einfache Disposition
// minimierte Lagerhaltung
// Montage und Demontage ohne Spezialwerkzeug
.
So funktioniert das System:
// Für eine der Steckverbinderserie entsprechend der Applikation und der gewünschten Polzahl entscheiden.
// Gehäusebauformen auswählen (Kabelsteckverbinder, Kupplung, Winkel, Gerätestecker) mit dem gewünschten Verschluss-System (Schraubverschluss, TWILOCK, TWILOCK S)
// Passenden Einsatz wählen (Stifteinsatz oder Buchseneinsatz) >siehe Zubehör
// Zugehörige Kontakte (Stifte oder Buchsen) in der benötigten Anzahl wählen >siehe Zubehör
.
Weitere, nicht publizierte HUMMEL Produkte und Ausführungen auf Anfrage.
Technische Daten
- Polzahl: 15

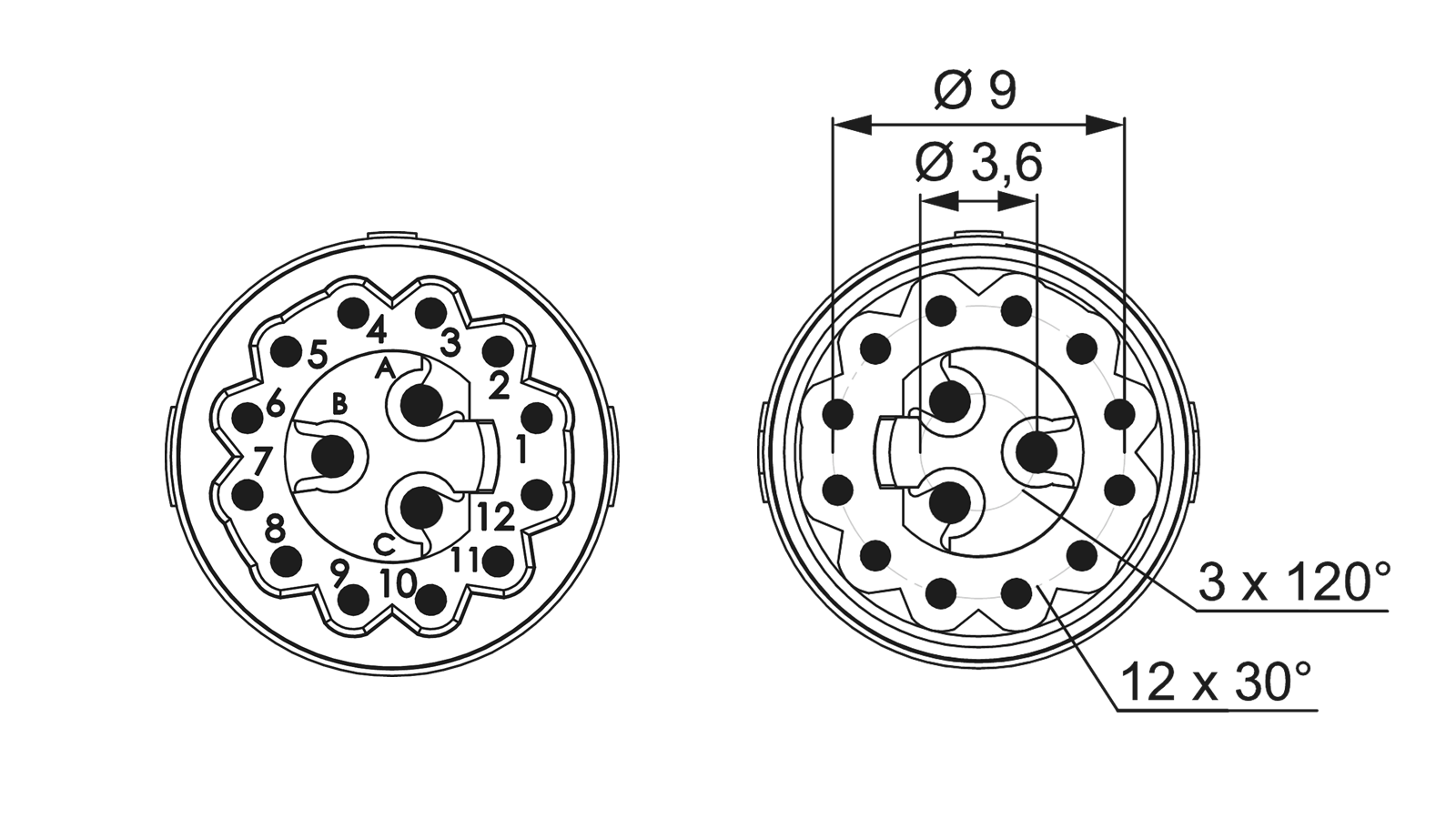

- Polbild: 12+3 (12x Signal, 3x Leistung)
- Anschlussquerschnitt: 0.5 – 1.5mm2
- Nennstrom: 10A
- Nennspannungen (Verschmutzungsgrad 3): 24VAC (Signal) / 60VAC (Leistung)
- Prüfspannung; 400VAC (Signal) / 840VAC (Leistung)
- Isolationswiderstand: >108 OHm
- Temperaturbereich: -40°C – +125°C
- Hersteller: Hummel
Fehler und technische Änderungen vorbehalten
Zusätzliche Information
| More | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||
Datenblätter
| 7.003.985.102 | PDF(205.1 KB) |
|---|
Zubehör
-
7000900904
Hummel Crimpzange für gedrehte Kontakte für M16 und M23 SteckerCHF 773.701 Sofort Lieferbar -
7010980802
M16 Crimpbuchse 0.8mm gedreht 7.010.980.802CHF 74.559 Sofort Lieferbar -
7010981202
M16 Crimpbuchse 1.25mm gedreht 7.010.981.202CHF 140.302 Sofort Lieferbar -
7003985101
M16 Kontakteinsatz 12+3polig, ohne CrimpkontakteCHF 7.30266 Sofort Lieferbar
