Stromwandler 0.070A / Leckstrommessung 1 Phase / DC, AC, Impuls

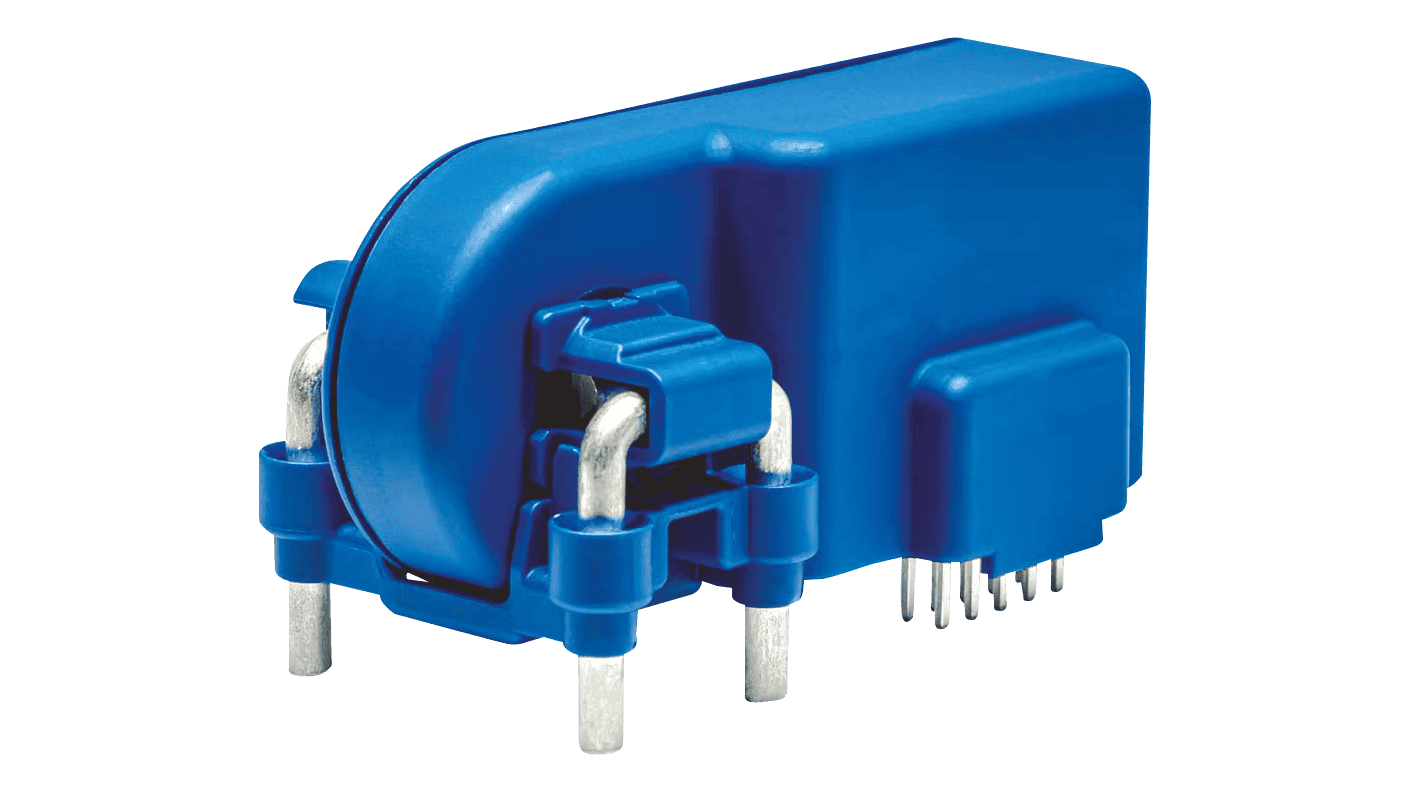

Name: LEM CDSR 0.07-TP, Stromwandler 0.070A / Leckstrommessung 1 Phase / DC, AC, Impuls
Brand: LEM
SKU: CDSR 0.07-TP
Price: 49.10 CHF
Availability: InStock

CHF 49.10 exkl. MwSt., zzgl. Versandkosten

Artikelnr.: CDSR 0.07-TP

Lagerbestand: Available on order

Empfehlen:

Lieferzeitanfrage PDF drucken

Beschreibung

RCD Typ B Messpegel
Fluxgate Open-Loop-Strommesswandler
Spannungs- und SPI-Digitalausgang
Einfache Versorgungsspannung +3,3V
PCB-Montage
Sehr geringer Fehler bei der Messung kleiner Ströme
Hohe Überlastfähigkeit
Hohe Isolationsfähigkeit
Test-Wicklung

Technische Daten

Primärstrom 32 A RMS
150 ± mA AC- und DC-Messbereich
±0,5 mA Genauigkeit bei 5 mA AC und DC
Dualer Ausgang – digital (SPI) und analog
Testwicklung
50 mA Stromaufnahme bei 3,3V
Betriebstemperatur -40°C bis 85°C
DC bis 2kHz Bandbreite
8 mm Kriech- und Luftstrecken primär / sekundär
PD2 OVC2 (TP) /OVC3 (NP) 300 V UL 840, 4000 m
Ratiometrisches und differentielles Ausgangssignal
IEC 62752 / 62955 / 61851-1 / UL 2231-1,2

Zusätzliche Information

Stromwandler

Primärstrom Ipn	70mA
Primärsignal	AC + DC
Messbereich Ipm	+/-150mA
Sekundäres Ausgangssignal	Voltage and digital output
Versorgung	+3.3Vdc
Genauigkeit	8.3%
Temperaturbereich	-40…+85°C
Frequenzbandbreite	DC…2kHz
Reaktionszeit (typ.)	1ms
Weitere Funktionen	Leckstrommessung
Gehäuse Montage	PCB (Through-hole)/Primary conductor integrated
Anwendung	Industrie

Hersteller	LEM

Datenblätter

CDSR 0.07-TP	PDF(1.4 MB)

Downloads

3D Step File CDSR 0.07-TP	Zip-Datei (1.53 MB)
