300W LED Treiber CP 2600mA…8000mA / 29V…58V, 3in1 Dimming
CHF 105.00 exkl. MwSt., zzgl. Versandkosten
Beschreibung

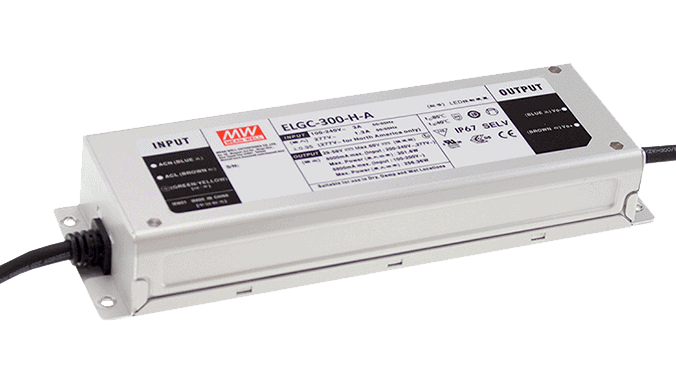

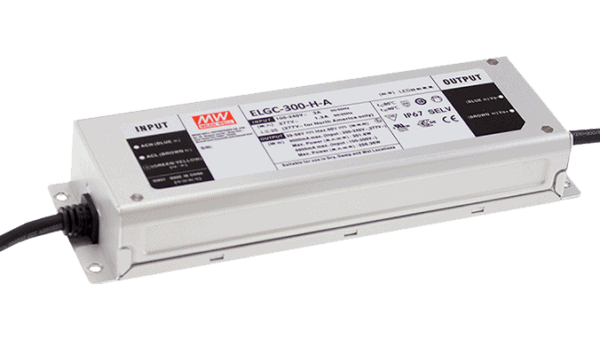

ELGC-300 ist ein LED Konverter mit 300W Konstantleistungsausgang, ausgelegt für den Betrieb von LED Beleuchtungsanwendungen mit Konstantstrom. Durch den IP67 Schutz kann das Netzteil sowohl in Innen-, als auch in Aussenanwendungen eingesetzt werden. AB Version mit eingebauter Dimmschnittstelle.
Die “B” Versionen der ELG LED Konverter haben eine eingebaute 3in1 Dimmschnittstelle. Am separaten Steuerkabel kann der Ausgangsstrom mit 0/1-10V, PWM Ansteuerung oder Widerstand geregelt werden.
Ansteuerung
- 0/1-10V Signal (10V=100% Iout, 1V=10% Iout, 0V=Aus)
- Widerstand (100kΩ=100% Iout, 8kΩ =8% Iout,0kΩ=Aus)
- 10V PWM Signal (100% Duty Cycle=100% Iout, 10% Duty Cycle=10% Iout, 0% Duty Cycle=Aus)
Dimmbereich
Der Dimmbereich ist 8% bis 100% vom Ausgangsstrom.
Technische Daten
- Eingangsspannung 100 bis 305Vac (Derating bei tiefen Eingangsspannungen beachten)
- Ausgangsstrom einstellbar mit eingebautem Potentiometer
- Erweiterter Arbeitsbereich durch Konstantleistungsdesign
- Ausgangsspannungsbereich: 29 bis 58Vdc
- Einstellbereich für Ausgangsstrom am Netzteil: 2600 bis 8000mA (Standardeinstellung 5600mA)
- Volle Leistung von 5200 bis 8000mA
- Eingebaute 3in1 Dimming Funktion (0-10V, 10V PWM Signal, Widerstand)
- Metallgehäuse mit IP67
- Abmessungen 246 x 77 x 39.5mm (L x B x H)
