LED Konstantstrom

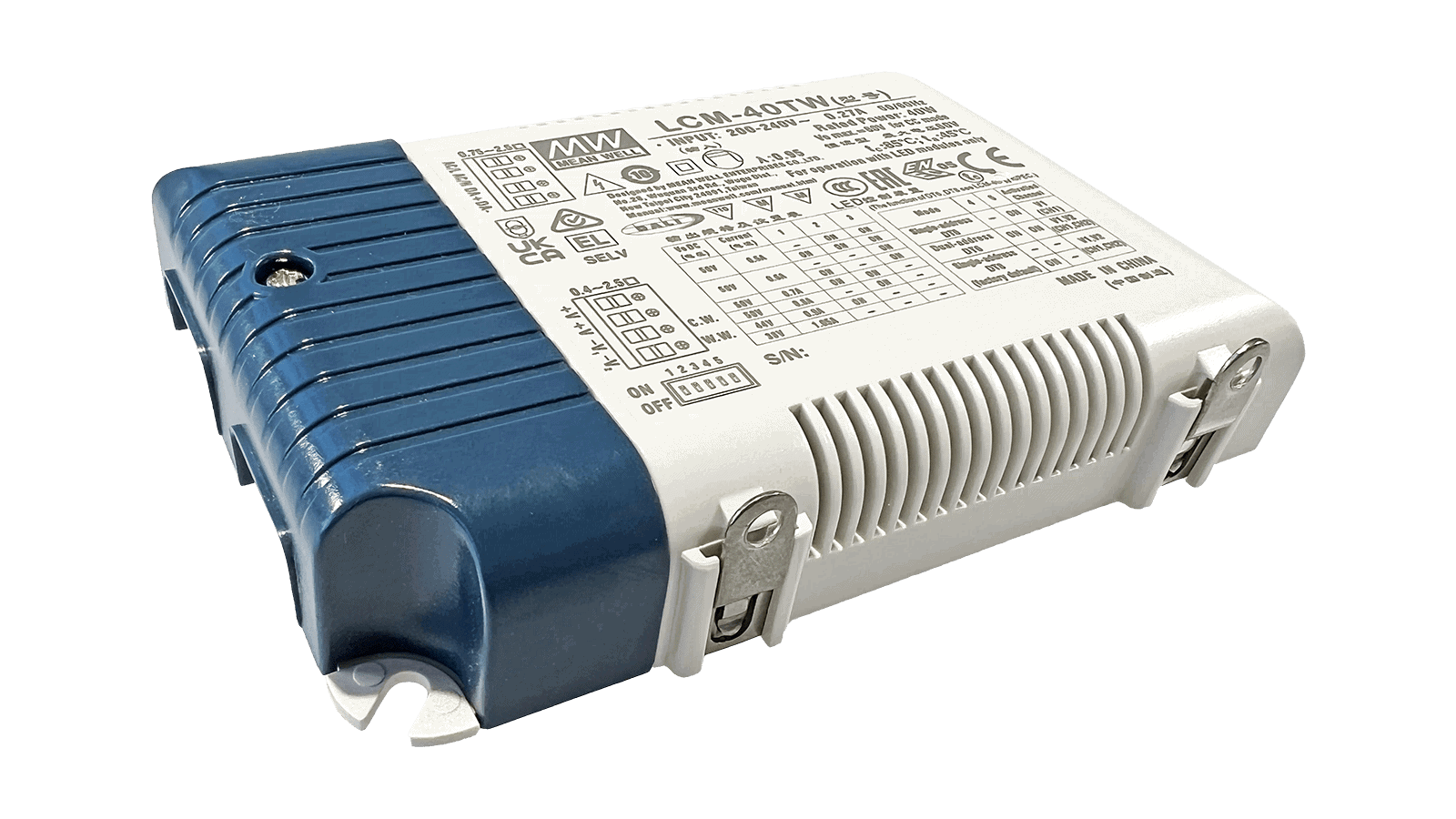

40W LED Treiber CC 500-1050mA, DALI2, DT8, DT6 für Single Color und Tunable White Anwendungen

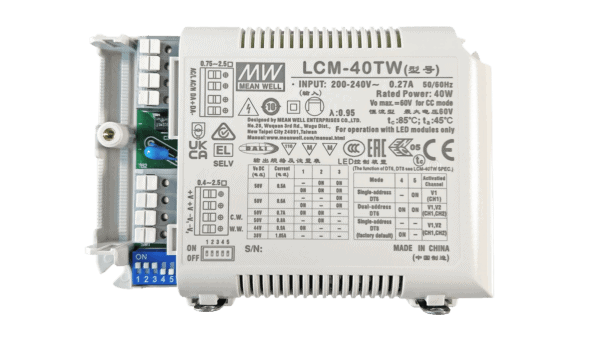

40W LED Treiber CC 500-1050mA, DALI2, DT8, DT6 für Single Color und Tunable White Anwendungen - Image 2

40W LED Treiber CC 500-1050mA, DALI2, DT8, DT6 für Single Color und Tunable White Anwendungen

CHF 28.00 exkl. MwSt., zzgl. Versandkosten

Artikelnr.: LCM-40TW
Lagerbestand:281 Sofort Lieferbar
Verpackung ab Werk: 54 Stück
WunschlisteWunschliste
Wunschliste
Fragen
Lieferzeitanfrage  PDF drucken

Beschreibung

LCM-40TW ist ein flexibler, dimmbarer LED Konverter mit Konstantstromausgang für Tunable White oder Single Color Anwendungen. Das Netzteil kann mit DALI2 oder AC Push gesteuert werden.

Highlights

  • Der Ausgangsstrom kann mit DIP Switch am Netzgerät selektiert werden
  • DALI DT6 und DT8 in einem Gerät
  • Steuerbar mit DALI2 und AC Push
  • Dim-to-warm Funktion über AC Push eingebaut
  • Das Dimmen erfolgt Flackerfrei mit Stromregelung, kein PWM am Ausgang

Ansteuerung

  • DALI2 DT6
  • DALI2 DT8
  • AC Push

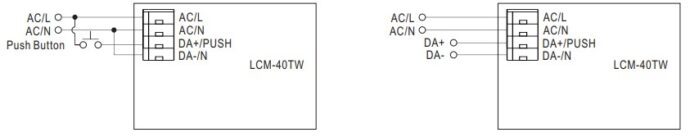

Anschluss LCM 40TW 1
Anwendung Adressen Anschlusschema
Zwei unabhängige Kanäle (DT6) Eine oder zwei DALI Adressen. Bei einer Adresse ist nur CH1 aktiv Bild1
DALI Farbsteuerung (DT8) Eine DALI DT8 Adresse für die Farbsteuerung Bild2

AC Push Anleitung

DIP Einstellung Ausgang AC Push Funktion
DT6 einzelne Adresse CH1 Kurzer Klick: EIN/AUS
Doppelklick: 100%
Langer Klick: heller / dunkler
– Stop bei max. / min. Level
– loslassen und erneut drücken für Wechsel dunkler / heller
DT6 Dual Adresse CH1 (C), CH2 (W) Kurzer Klick: EIN / AUS
Doppelklick: 100%
Langer Klick: heller und kälter, dunkler und wärmer
– Stop bei max. / min. Level
– loslassen und erneut drücken für Wechsel dunkler / heller
DT8 CH1 (C), CH2 (W) Kurzer Klick: EIN / AUS
Doppelklick: Wechsel zwischen Helligkeit und Farbtemperatur
Langer Klick: heller / dunkler oder wärmer / kälter
– Stop bei max. / min. Level
– loslassen und erneut drücken für Wechsel dunkler / heller oder wärmer / kälter

Dimmbereich

Der Dimmbereich ist 0.2% bis 100% vom Ausgangsstrom.

Zusätzliche Information

LED Konstantstrom
Leistung (W)

40

Ansteuerung

DALI, DALI DT8, AC Push Dimming

Kanäle

2

Stromeinstellung

DIP Switch

Dimmart

Stromregelung

Anwendung

Dim to warm, Single Color, Tunable White

Länge (mm)

123.5

Breite (mm)

81.5

Höhe (mm)

23

IP Schutz

IP20

Anschluss

Federzugklemme

Hersteller

MEAN WELL

Herstellergarantie

5 Jahre
More
Eingangsspannungsbereich (Vac)

200 bis 240

Ausgangsstrom (mA)

500, 600, 700, 800, 900, 1050

Ausgangsspannungsbereich (Vdc)

20…50

Produktserie

LCM

Verpackungseinheit

54

Wirkungsgrad typ.

87%

Datenblätter

Datenblatt LCM-40TW PDF(482.3 KB)
Anleitung LCM-40TW PDF(172.85 KB)
Installationsanleitung Mean Well LED Treiber PDF(1.2 MB)
Absicherung LED Netzteile PDF(29.09 KB)
Test Report LCM-40TW PDF(519.5 KB)

Downloads

3D Daten LCM-40 Zip-Datei (542.21 KB)
